一體化提升泵站是城市汙水處理廠的關鍵工序，對整個汙水處理廠的正常運行和運行成本起著重要作用。以汙水處理廠為例，介紹了一體化提升泵站的工藝原理及調試運行，城市汙水處理就是利用各種設施設備和工藝技術，將汙水中所含的汙染物質從水中分離去除，使有害的物質轉化為無害的物質、有用的物質，水則得到淨化。城市汙水處理工藝按流程和處理程序劃分，可分為預處理工藝，一級處理工藝，二級處理工藝，深度處理工藝和汙泥處理工藝，預處理工藝通常包括格柵處理，泵房抽升和沉沙處理。泵房抽升的工作是由一體化提升泵站來完成的。
一體化提升泵站結構為：
1、全密閉汙水提升泵分為雙泵或單泵，地麵自由安裝。
2、一體化提升泵站的外部泵箱材質PE,耐腐蝕優於不鏽鋼水箱。
3、泵箱由模具一次成型，全密閉結構，無任何焊縫，運行安全可靠，無泄露,無異味。
4、汙水提升泵為潛汙泵幹式安裝，大通行顆粒：Ø50mm。
5、自帶防止水流倒灌的一體式止回閥片。
6、自帶電控箱，根據調節容積設報警、正常、 低三個工作液位，氣壓自動控製，無需任何手動控製，提升泵運行模式：S1，S3-30%。
7、壓力出口自帶截止閥，安裝、檢修維護過程簡便快捷。 8、安裝占地麵積小800x800mm，結構緊湊，節省空間。
工藝原理及主要設備設施
一體化提升泵站的作用是將上遊來水提升至後續處理單元所要求的高度，使汙水可以靠重力流過後續建在地麵上的各個處理構築物。泵站一般由水泵，集水池和泵房組成，集水池的作用是調節來水量與抽升量之間的不平衡，避免水泵啟動過於頻繁。
一體化提升泵站的特點 
1.體積小，但是可用有效容積優良；占地麵積小，節省土地資源； 
2.堅固而美觀。筒體采用纏繞玻璃鋼製成，堅固持久耐用；地埋式的構造與周圍環境融為一體，美觀大方； 
3.泵坑采用流體動力學設計，具有流態好、無堵塞，自清潔淤泥沉積； 

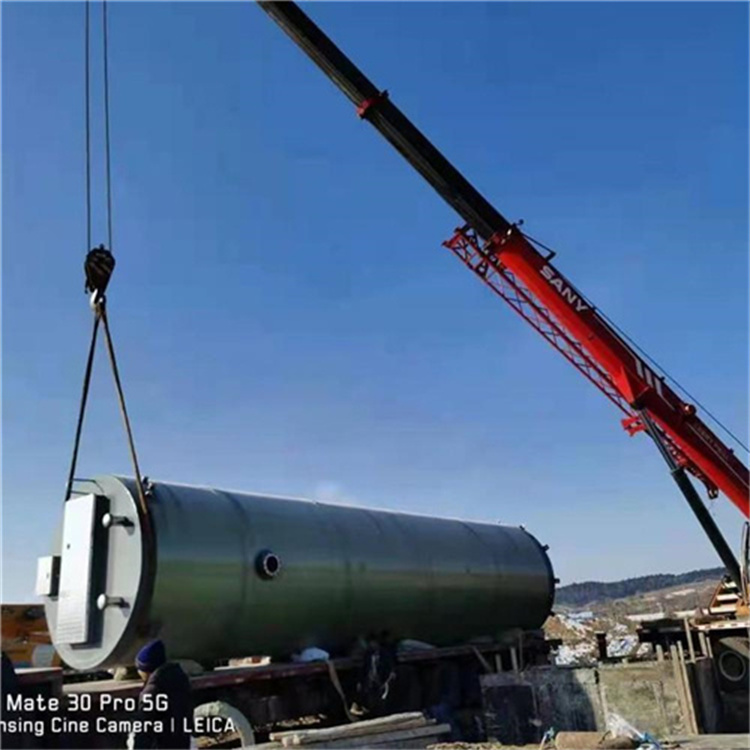

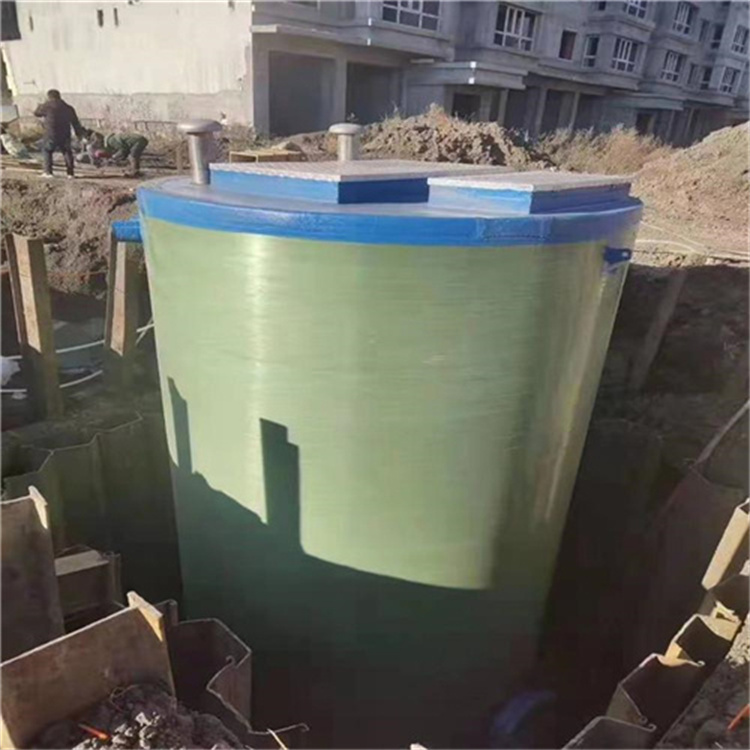

4.工程周期短：該產品為成品供貨，廠內完成各部件的安裝調試，貨到現場隻需要整體定位、掩埋，所需安裝調試時間比傳統泵站大大縮短。基建部分時間很短； 
5.自動化程度高：可實現異地監控與管理，還可以實現與故障報警，無需專人值守，後期管理成本大幅度降低；
6.更加安全：其合理的設計大大減少了劇毒及惡臭氣體的產生，減小人員安全風險； 
7.維修方便：機泵設備和格柵設備都可以沿著導軌吊進吊出，方便維護； 
8.使用壽命更長：合理的底座設計和光滑的內壁保證長期使用且無需保養；泵、格柵、管路均采用防腐材料製成，使用壽命長；一次性投入，長期運行成本低，節能效果明顯，且在遇到拆遷或被占地的情況下可以吊裝起來進行二次填埋再次利用。  一體化提升泵站是替代老式排水泵站的理想解決方案，是集成式一體化預製泵站。一體化預製泵站為交鑰匙工程，該泵站的筒體采用的加厚型中等密度的玻璃鋼材質製成的。內部的水泵、管路、閥門、儀表、控製設備以及其它用戶所需要的附件成套提供，並安裝完畢後出廠。是一種使用方便，質量可靠，土建工作少，成本較低的新型一體化泵站設備，容積優化是其顯著的特征。廣泛應用於市政工程、工業或其他一切不能依靠重力作用直接把廢水排放到汙水處理係統的建築。
一體化提升泵站運營管理方麵的特點 
1、預製泵站的穩定性，可保證泵站基本可以在“0維護”的狀態下運行； 
2、泵站通過液位開關、堵塞傳感器、水泵溫度傳感器等收集運行信號，實現泵站的自動化運行 
3、專用的控製器可以實現下麵功能：計算汙水入流及泵送的流量、每日清空功能、預測堵塞功能溢流記錄、防抱死功能； 
4、泵站可以實現遠程集中管理：提供集中的數據庫和網絡服務器，使用GSM/GPRS進行數據的收集，用戶隻需要一台可以連接互聯網的或者電腦就可以監測和管理泵站。
泵組的運行原則
泵組的運行操作應考慮以下幾項原則：是保證來水量與抽升量一致。如來水量大於抽升量，上遊又沒有及時采取溢流措施，則可能淹泡格柵間，甚至使市區地勢較低的下水道返水；反之，如來水量小於抽升量則有可能使泵處於幹運轉狀態，損壞設備。第二是應保持集水池高水位運行，這樣可降低泵的揚程，提快速率，在保證抽升量的前提下降低能耗。第三是潛水泵的開停次數不可過於頻繁，否則損壞電機並降低使用壽命。第四是泵組內每台水泵的投運次數及時間應基本均勻，因為每台水泵的吸水口都對應著集水池內的一部分容積，如果某台泵長時間不投運，集水池內對應部分成為死區，泥沙沉積。因為三相交流電動機起動快，起動力矩高，起動電流大大高於正常運轉時所需要的電流值，有時起動電流可超過係統的容量，會給安全生產造成危害。所以，從安全角度考慮，泵組的運行還應滿足以下要求：
（1）水泵要保證閉閘啟動，即開泵時先開水泵，再開電動閥，停泵時，先停泵，後關電動閥。
（2）限製起動電流及電壓。
（3）每台水泵要有幹運轉，滲漏，缺相及過載保護。
泵組的運行控製
1、就地手動控製方式
在這種方式下，潛水泵和電動閥都由就地控製箱上控製按鈕來控製其開、停。PLC係統僅對這些設備、液位、流量進行監示，而不能控製。這種方式一般隻在調試或維修用。
2、PLC遠程手動控製
在這種方式下，操作人員用計算機鍵盤或鼠標，通過PLC對潛水泵和電動閥進行開、停控製，這種控製方式僅使操作人員不用到現場就可以控製設備，它隻是就地控製按鈕的延伸或轉移，一般用於調試或維修。
3、全自動控製方式
在這種方式下，泵組由PLC按照預先編製的程序，根據集水池的水位和通過計算機設定的工藝參數自動控製水泵的開停台數及開停順序，維持集水池在一定的水位範圍內和4台潛水泵間的工作均衡性，電動閥門和水泵電機是聯動的。水泵開啟後，電動閥門自動打開，停泵後，電動閥門自動關閉。
4、軟起動器及保護
每台水泵的主控電路中均裝有一台軟啟動器，它采用晶閘管（可控矽）來控製起動時的電機端電壓，減少了起動衝擊電流，降低了加速力矩，使水泵起動時穩定、平滑，增加了設備的使用壽命，另外軟啟動器具有過熱、過流、過壓、缺相、相位不平衡等多項保護功能。
為了保證水泵運行的安全性，每台水泵均沒有幹運轉，滲漏和過載保護。
調試
1、 集水池液位計量程為4米，而集水池的深度約15米，致使構築物的一半容積得不到利用，且影響水泵的工作效率。
2、 控製水泵停止的液位容差設定範圍為0—150cm，偏小，導致水泵頻繁啟停。
3、 水泵運行的輪值時間（也叫均衡時間）為2—8小時，間隔太短，這也導致水泵的頻繁啟停。
4、 液位計為投入式擴散矽液位變送器，易堵塞，長期過壓會導致零點漂移，甚至損壞，需經常清洗，由此打亂了泵組自動運行的連續性，且對水泵的運行安全存在威脅（因為液位計故障可能導致泵組全部投運或全部停止）。
為解決以上問題，該廠做了以下幾個方麵的改造
1、 液位計更換為配15米換能器的超聲波液位計量程設為8米。
2、 在計算機中修改液位計的量程為8米，啟動液位設定範圍為0—8米，容差範圍為0-300cm。
3、 在計算機中修改水泵運行的輪值時間為2—48小時。
4、 在泵站工藝值班室加裝了集水池液位高、低限報警蜂鳴器。 　對集水池內的水泵機組運行控製應考慮以下幾項原則
1.要保證來水量與提升量一致，即來多少，提升多少。
2.要保持集水池高水位運行。
3.水泵的開、停不要過於頻繁。
4.要至少有一台備用泵。
5.保持水泵組內每台水泵的停、開時間均勻
汙水提升泵站的設計理念
汙水提升泵站是汙水體係規劃的重要組成部分，特點是水流接連，水流較小，但改變幅度大，水中汙染物含量多。因而，規劃時集水池要有滿足的調蓄容積，並應考慮備用泵，此外規劃時盡量削減對環境的汙染，站內要供給較好的管理、檢修條件。汙水泵站所用到的汙水泵產品實踐也就是各類排汙泵產品係列。
汙水提升泵站的規劃內容首要包含：
1、泵的挑選;
2、集水池容積及尺度的斷定;
3、吸水管出水管的計算;
4、泵房的安置;
5、泵房的修建方式;
6、起重設備的挑選及安置;
7、電氣設備和自控設備的規劃;
8、泵房的修建、電氣與結構的規劃;
9、施工辦法的斷定。
